Geode-OSB

• Модули AGX Orin (32 ГБ), AGX Orin 64 ГБ, и промышленный AGX Orin 64 ГБ
• Легкая кастомизация и короткие сроки изготовления
• Защищенный герметичный корпус и разъемы стандарта MIL
• Рабочая температура: от -40 до +85 °C

Компьютерная система Geode-Osbourne легко поддается кастомизации и может быть произведена и поставлена в короткие сроки благодаря инновационной архитектуре, которая предусматривает встроенные заранее разъемы расширения для упрощения добавления интерфейсов ввода-вывода. Geode построен на базе платы Osbourne компании Diamond, предназначенной для модулей Nvidia Jetson AGX Orin. Система поддерживает все три модуля Orin: AGX Orin (32 ГБ), AGX Orin 64 ГБ, и промышленный AGX Orin 64 ГБ.

Схема ввода-вывода состоит из стандартных разъемов 38999 и специализированных разъемов SJT для поддержки низкоскоростной и высокоскоростной передачи данных без лишних затрат. Высокоскоростные интерфейсы Geode Osbourne включают 10G Ethernet для витой пары, 2х USB 3.2 и порт HDMI. Низкоскоростные интерфейсы включают 1G Ethernet, 2х USB 2.0, 2х RS-232 и 2х RS-232/422/485, 2х CAN, 8х GPIO 3,3 В, и аудио.

Поскольку сложно найти две абсолютно идентичные защищенные системы, Geode поддерживает до 60 дополнительных сигналов ввода-вывода и 2 разъема для антенн SMA. Это позволяет устанавливать модули ввода-вывода minicard и M.2 без дополнительных кабелей и необходимости доработки корпуса. Отсутствие необходимости индивидуальной разработки и штучного изготовления значительно снижает расходы и сроки получения готового изделия. Использование стандартных компонентов во множестве конфигураций системы позволяет снизить расходы и при этом дает возможность изготовления маленьких партий системы для небольших проектов.

Плата-адаптер для камер GMSL, которая может быть установлена в систему, позволяет подключить до 8 камер GMSL. Защищенный широкодиапазонный изолированный источник питания, соответствующий стандартам MIL-STD-461, −704, и −1275 устанавливается в качестве опции. Источник питания и модуль Jetson устанавливаются непосредственно на нижнюю и верхнюю крышку корпуса соответственно, что позволяет более эффективно отводить тепло и снизить общую температуру системы для повышения надежности и увеличения срока службы изделия.

Корпус Geode состоит из трех алюминиевых компонентов и не имеет Т-образных соединений для обеспечения лучшей герметичности. Все соединения и отверстия под разъемы оборудованы прокладками, благодаря чему корпус имеет защиту от пыли и влаги IP67. Системы Geode соответствуют спецификациям стандарта MIL-STD-810H по защите от ударов и вибрации.

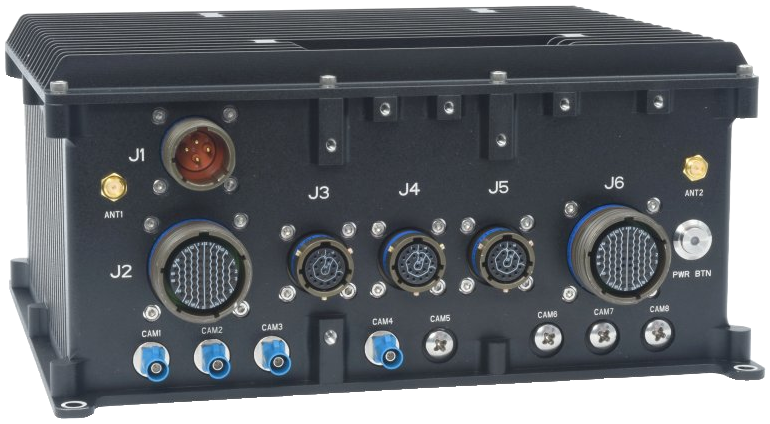

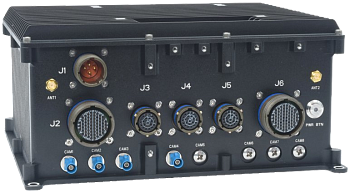

Панель ввода-вывода

Внутренняя архитектура Geode-Osbourne предусматривает прямое крепление панели ввода-вывода для сокращения большинства внутренних кабелей. Панель имеет стандартные разъемы 38999 и высокоскоростные разъемы для поддержки полного спектра возможностей ввода-вывода модуля Jetson AGX Orin и объединительной платы. Она также имеет фильтр MIL-STD-461 для более бюджетных конфигураций, где не требуется полностью защищенный источник питания, соответствующий стандартам MIL.

Расширение ввода-вывода

Объединительная плата Osbourne имеет 2 разъема minicard и разъем M.2 E-Key для установки модулей расширения ввода-вывода и коммуникационных модулей. Панель ввода-вывода имеет 3 разъема для вывода интерфейсов установленных модулей и доработка корпуса не требуется. Панель обеспечивает до 60 сигналов ввода-вывода. Для установленных коммуникационных модулей предусмотрены 2 разъема SMA на лицевой панели.
