EOS-1300
Производитель:ADLINK Technology Inc. (Ampro)
- Описание
- Спецификация
- Информация для заказа
- Процессоры Intel Core i7 шестого поколения
- До 32 ГБ DDR4 2133 МГц
- До 4 каналов Gigabit PoE
- Рабочая температура: от 0 до +55 ˚C

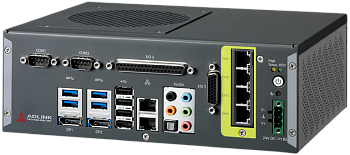

Высокопроизводительная компактная система машинного зрения EOS-1300 от компании Adlink оснащается процессорами Intel Core i7 шестого поколения и имеет 4 независимых порта PoE с пропускной способностью до 4 Гб/с.
Цифровой ввод-вывод на базе FPGA предоставляет программируемый противодребезговый фильтр, триггер реального времени, пользовательскую коммутацию источник/поглотитель цифрового вывода и функции кодирования, что является прекрасным решением для приложений машинного зрения, требующих высокой вычислительной мощности, а также для других решений, работающих в условиях реального времени и требующих компактности.
Цифровой ввод-вывод EOS-1300 обеспечивает минимальную и фиксированную задержку, без задействования ресурсов процессора. Функция цифрового ввода-вывода предоставляет API, позволяющие регулировать противодребезговый фильтр цифрового ввода, время задержки, длительность импульса цифрового вывода, а также улучшенные функции кодирования, подходящие для конвейерных приложений. Гибкая в настройке конструкция имеет поддержку как источника, так и поглотителя цифрового вывода посредством внешней коммутации.

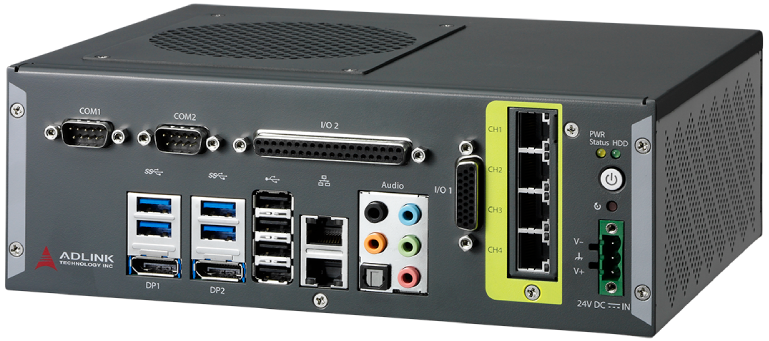

Все разъемы ввода-вывода системы расположены на одной стороне для удобства установки. В комплексе с современным процессором Intel Core i7 шестого поколения, мощным и гибким цифровым вводом-выводом и небольшими размерами, система EOS-1300 отлично продходит для приложений автоматизации и машинного зрения.
| Технические характеристики | |
| Процессор | Intel Core i7-6700 |
| ОЗУ | До 32 ГБ DDR4 2133 МГц |
| Интерфейс камеры |
4-канальный Gigabit PoE Соответствует IEEE 802.3af, суммарная максимальная выходная мощность 32 Вт |
| Чипсет | Intel H110 |
| Видео | 2х видеовыхода с разрешением до 4096 x 2160 |
| USB | 4x USB 2.0 и 4x USB 3.0 (1x внутренний USB 2.0) |
| Аудио | 7.1-канальный звук через 5 разъемов типа jacks и разъем S/PDIF |
| Последовательные порты | 1x RS-232/422/485 и 1x RS-232 |
| Цифровой ввод-вывод |
12x изолированных цифровых входов (4x могут быть сконфигурированы как Trigger in) 2x входа для кодирования 16x изолированных цифровых выходов (4x могут быть сконфигурированы как Trigger Out) Пользовательский цифровой выход источник/поглотитель |
| Хранение данных | 1x SATA 2.5" |
| Клавиатура/мышь | USB |
| Источник питания | 24 В постоянного тока, режим ATX |
| Размеры | 232 x 180,8 x 82,8 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +55 ˚C |
| Влажность | От 0 до 90 % |
| Вибрация | Рабочая 0,5 Grms, 5-500 Гц, по 3 осям, с HDD-накопителем |
| Сертификация | CE/FCC, UL, RoHS |
| Артикул | Описание |
| EOS‑1300 bare package | EOS-1300 без процессора, ОЗУ, и накопителя данных |
| EOS-1300/M16G | Система машинного зрения, 4 канала PoE, i7-6700, ОЗУ 16 ГБ |
| EOS‑1300/M4G/500GHDD | Система машинного зрения, 4 канала PoE, i7-6700, ОЗУ 4 ГБ, 500 ГБ HDD |
| EOS-1310/M16G | Система машинного зрения, 4 канала PoE, i5-6500, ОЗУ 16 ГБ |
| EOS‑1310/M4G/500GHDD | Система машинного зрения, 4 канала PoE, i5-6500, ОЗУ 4 ГБ, 500 ГБ HDD |
| EOS-1320/M16G | Система машинного зрения, 4 канала PoE, i3-6100, ОЗУ 16 ГБ |
| EOS‑1320/M4G/500GHDD | Система машинного зрения, 4 канала PoE, i3-6100, ОЗУ 4 ГБ, 500 ГБ HDD |
| EOS‑1330/M4G/500GHDD | Система машинного зрения, 4 канала PoE, G3900, ОЗУ 4 ГБ, 500 ГБ HDD |
| EOS-1200 Din Rail mount kit | Комплект для монтажа серии EOS-1200 на Din-рейку |
| EOS-1300 Din Rail mount kit | Комплект для монтажа серии EOS-1300 на Din-рейку. Материал: штампованный алюминий 6063 T5 и SWP-B (NI PLATING), анодирование: натуральный цвет SWP-B NI PLATING, размеры: 76,4 x 52,5 x 11,2 мм |
| EOS-1300 Wall mount kit | Комплект для монтажа серии EOS-1300 на стену. Материал: сталь SPCC 1,5 мм, цвет: PANTONE Gray 3C, покрытие: Plating Ni |
| AC-DC ADAPTER 220W |
Высоконадежный промышленный адаптер переменного-постоянного тока, мощностью 220 Вт Вход: 85~264 В переменного тока Выход: 24 В / 9,2 А Частота: 47~63 Гц КПД (номинально): 93,5% Рабочая температура: -30~70 °C UL/TUV/BSMI/PSE/CE/FCC/CB/CCC/DOE Level 6 |
| US Power Cord_10A,110V | Кабель: SVT 18/3C 105, длина=5000+/-100 мм |
| DB62 to 4port Cable,L=150mm |
Кабель: UL2464 28AWG, длина=150+/-10 мм, CN1 D-SUB 62P*1Path=2,41 мм CN2 D-SUB 9P*4 Path=2,77 мм |
| HDD 2.5" SATA 1TB | Накопитель HDD 2.5" SATA 1TB, 5400 об/м, буфер: 128 МБ, интерфейс: SATA 6 Гб/с, рабочая температура: от 0 до 60 °C |
| AC-DC Adapter 280W, accessories kit, US power cord | Адаптер переменного-постоянного тока 280 Вт + кабель питания для США для EOS-i |
| AC-DC Adapter 220W, US power cord | Адаптер переменного-постоянного тока 220 Вт + кабель питания для США для EOS-i |
