M-Max ATR-шасси
- Описание
- Спецификация
- Степень защиты IP66
- Удары до 40 g, вибрация до 2,5 g
- Рассеивает до 95 Вт тепла пассивным способом
- Рабочая температура: от -40 до +60 °C (при 60 Вт)
- Совместимые платформы M-Max: PR5, AR, DT, EP4, CU

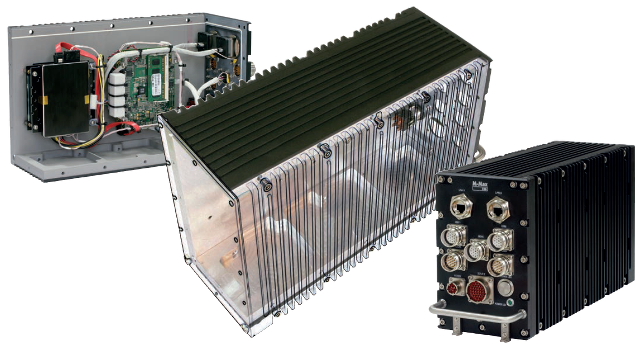

M-Max ATR-шасси — семейство прочных и герметичных корпусов с высокой степенью защиты. Они предназначены для построения высокопроизводительных вычислительных систем с пассивным способом отвода тепла без применения вентиляторов для охлаждения естественным конвекционным и кондуктивным способом.
Корпуса ATR-типа позволяют строить системы для критически важных приложений работающих в жестких условиях эксплуатации. Устойчивы к экстремальным температурам, воздействию пыли и влаги, а также к ударам и вибрации.
Типовые системы в этих корпусах, в зависимости от используемых компонентов, обеспечивают степень защиты IP66 и выдерживают вибрации/удар — 40g/2,5g. Герметичный корпус шасси в версии 1/2 ATR Short позволяет разместить до 8 плат типоразмера PC/104 или других форм-факторов сопоставимых габаритов.
Передние панели корпусов могут быть выполнены по заказу — для размещения требуемых разъемов. Все стенки корпусов выполнены из анодированного алюминия.
Корпуса M-Max ATR-шасси совместимы со следующими платформами M-Max: PR5, AR, DT, EP4, CU
| Технические характеристики | |
| Совместимые платформы M-Max: | PR5, AR, DT, EP4, CU |
| Материал панелей корпуса: | Алюминий марки Д16Т (Т6061) |
| Теплоотводящая способность: |
95 Вт (1/2 ATR Short) 90 Вт (3/8 ATR Short) |
| Способ отвода тепла: |
Естественный конвекционный и кондуктивный для элементов внутри корпуса; Естественный конвекционный для наружних радиаторных поверхностей |
| Габариты (Ш x В x Г): |

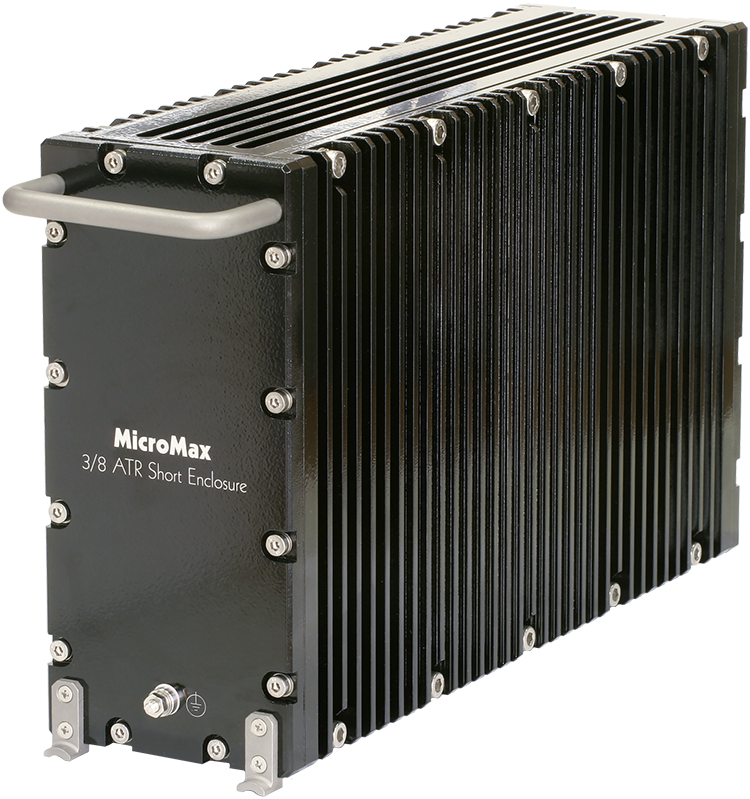

124 x 196,6 x 354,9 мм (1/2 ATR Short) 90,4 x 196,6 x 354,9 мм (3/8 ATR Short) |
| Вместимость: |
8 плат типоразмера PC/104 (1/2 ATR Short) 6 плат типоразмера PC/104 (3/8 ATR Short) |
| Масса корпуса: |
около 4,45 кг (1/2 ATR Short) около 4,52 кг (3/8 ATR Short) |
|
Условия эксплуатации и хранения типовой системы |
|
|---|---|
| Пыль/влага: | IP66 |
| Рабочая температура: | от -40 до +60 °C (при 60 Вт) |
| Влажность: | Рабочая: от 5 до 95 % (при +25 °C без выпадения конденсата) |
| Вибрация: | Рабочая амплитуда ускорения до 2,5 g (3–500 Гц) |
| Удары: | Предельное пиковое ударное ускорение до 40 g |
Компания оставляет за собой право вносить изменения в спецификации без уведомления и не несет ответственности за возможные неточности
