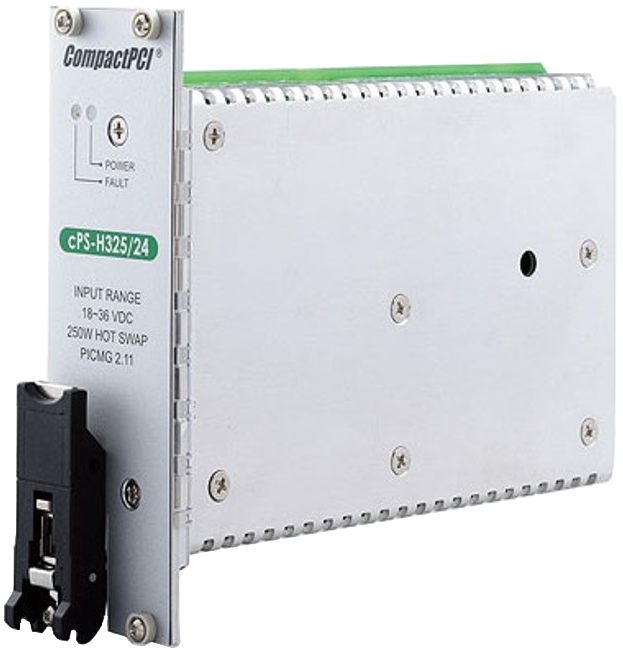

cPS-H325/24

Модуль питания PICMG 2.11 3U CompactPCI 8HP с напряжением питания 18-36 В постоянного тока
ADLINK Technology Inc. (Ampro) Производитель:
ADLINK Technology Inc. (Ampro)
  • Описание
  • Спецификация
  • Информация для заказа
  • Напряжение питания: 18-36 В постоянного тока
  • Мощность 250 Вт постоянного тока
  • Возможность горячей замены
  • Рабочая температура: от -40 до +70 °C

47-контактный модуль питания PICMG 3U CompactPCI 8HP с резервированием и возможностью горячей замены мощностью 250 Вт с напряжением питания 18-36 В постоянного тока. Рабочая температура: от −40 до +70 °C.

Технические характеристики
Стандарты PICMG Соответствует интерфейсу питания PICMG 2.11 CompactPCI
Форм-фактор 3U cPCI (100 х 160 мм), ширина: 2 слота (8HP)
Напряжение питания 18-36 В постоянного тока
Входной ток До 32,6 А при 24 В постоянного тока
Выходное напряжение/ток 5 В: номинально 25 А, максимально 33 А
3,3 В: номинально 18 А, максимально 33 А
+12 В: номинально 5 А, максимально 6 А
-12 В: номинально 0,5 А, максимально 1,5 А

Минимальная нагрузка: 0,5 А при +5 В

Максимальная нагрузка - это постоянная нагрузка на каждый канал отдельно. Все каналы не могут работать одновременно с полной нагрузкой.
Выходная мощность Номинально 250 Вт, постоянно
Нестабильность выходного напряжения Номинально 0,1 %
Регулирование нагрузки Номинально ± 1-2 %
Неравномерность 50 мВ на выходах +5 В и 3,3 В
120 мВ на выходах +12 В и -12 В
Время выдерживания 5 мс после сигнала о сбое питания
КПД Номинально 78-79 %
Пороговый детектор выходного напряжения Доступен на выходах 5 В, 3,3 В, +12 В, и перераспределении тока
Резервирование N+1: оборудовано встроенными OR-ing диодами на всех выходах для обеспечение резервирования N+1
Удаленное включение/выключение: доступно на [INH#] и [EN#]
Сигнал о сбое питания Доступен на выводе [FAL#]
Сигнал о понижении мощности Доступен на выводе [DEG#]
Защита От перегрева: +70 ˚C
По току: на каждом канале
По нагрузке: номинально 120% от максимальной нагрузки, полная защита от перегрузки на выходе и короткого замыкания
По напряжению: встроенная на всех выходах
Светодиодные индикаторы состояния Зеленый индикатор питания
Желтый индикатор неисправности
Утечка на землю <0,5 мА при 230 В переменного тока
<0,5 мА при 48 В постоянного тока
<0,5 мА при 24 В постоянного тока

Условия эксплуатации и хранения

Рабочая температура От -40 до +70 °C при полной нагрузке со скоростью обдува не ниже 3 м/с. Мощность линейно понижается до 60% при +70 °C для H325/24 (После холодного старта при температурах от -40 до 0 °C требуется прогрев в течение 3 минут).

От -40 до +75 °C при полной нагрузке с заданной скоростью обдува. Мощность линейно понижается до 60% при +75 °C для H325/110 (После холодного старта при температурах от -40 до 0 °C требуется прогрев в течение 10 минут).
Температура хранения От -40 до +85 °C
Влажность От 5% до 95%, без выпадения конденсата
Удары Двойная амплитуда 15 G, 11 мс, хранение
Вибрация Хранение: 1,88 Grms, 5-500 Гц, по каждой оси
Сертификация IEC950, EN 55022, FCC Class A, IEC60950 Class I
Артикул Описание
cPS‑H325/24 47-контактный модуль питания PICMG 3U CompactPCI 8HP с резервированием и возможностью горячей замены мощностью 250 Вт с напряжением питания 18-36 В постоянного тока
cPS‑H325/24/CC 47-контактный модуль питания PICMG 3U CompactPCI 8HP с резервированием и возможностью горячей замены мощностью 250 Вт с напряжением питания 18-36 В постоянного тока. Конформальное покрытие.
