Блок увязки с релейными системами M-Max 400 RC

июля 29, 2021

Блок увязки с релейными системами M-Max 400 RC

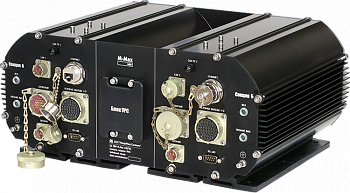

БУРС М-Мах 400 RC — компактная высоконадежная защищенная вычислительная система. Предназначение системы — управлять подключенными реле, получая сигналы управления по интерфейсу CAN (медная пара или одномодовое оптоволокно). В зависимости от конфигурации, система позволяет управлять 12 или 24 сдвоенных реле.

Система БУРС M-Max 400 RC построена по архитектуре «2 из 2», повышающей достоверность сигналов управления. Два независимых идентичных вычислителя соединены между собой внутренними интерфейсами для выполнения самодиагностики. К изолированным выходам управления внешние реле подключаются так, чтобы функционально реализовалась схема «логическое и/или» в управлении сигналом в зависимости от условий задачи.

Надёжность повышается благодаря наличию в конструкции встроенных источников бесперебойного питания (ИБП). Каждый из вычислителей имеет отдельный вход питания и суперконденсаторный ИБП, обеспечивающий до 40 секунд работы.

Пыле- и влагозащищённая конструкция корпуса, способность выдерживать удары и вибрации и работать в диапазоне температур от −40 до +70 °C, требуются в задачах, сопряжённых с тяжёлыми условиями эксплуатации. Одну из таких задач опишем ниже, чтобы дать представление о возможностях системы.

Блок увязки с релейными системами (БУРС) применяется для подачи извещения о приближении поезда к автомобильному переезду и участвует в автоматизации закрытия и открытия переезда для движения транспорта.

Железнодорожные пути делятся на участки извещения. В оснащение участков входят виброаккустические датчики на основе оптоволоконного кабеля, уложенного в земляное полотно. Извещение о приближении поезда к переезду осуществляется на основании информации о свободности или занятости участков и выдачей управляющей команды на включающие реле переездной автоматики (В1 и В2).

Информация о состоянии участков пути перегона поступает в оба вычислителя БУРС по отдельным каналам связи. Принцип управления основан на независимой работе двух секций блока БУРС. В каждой секции, базируясь на информации от систем железнодорожной автоматики, определяются направление движения поезда, состояние участков, временные характеристики движения поезда по переезду.

На основе получаемых данных, каждой секцией блока БУРС независимо формируется управляющее воздействие на реле (для секции № 1 БУРС — реле В1, для секции № 2 — В2). Включение извещения происходит если любая из секций БУРС примет решение о закрытии переезда, выключение же, только если сразу обе секции примут решение открыть переезд.

Секции блока БУРС также взаимно контролируют работоспособность друг друга. Если обнаруживается сбой в работе в одной из секций, соседняя отключает источники питания отказавшей, используемые для управления релейными выходами.

Пример прикладной задачи, приведённой выше, демонстрирует возможности системы БУРС в качестве обработчика информации, который делает это надёжно, с высокой достоверностью и может эксплуатироваться в очень сложных условиях окружающей среды.

Скачать пример прикладной задачи M-Max 400 RC в формате PDF


M-Max Системы и Опции


Преимущества Систем M-Max:

  • Защищенная конструкция:
    • повышенная двухуровневая защита от вибраций
    • стойкость к вибрациям до 10 g и ударам до 75 g
    • полная пыле- и влагозащита, способность работать на открытом воздухе
    • рабочий диапазон температур от −50 °С до +75 °С
  • Исключительная надежность:
    • отсутствуют подвижные элементы в конструкции
    • срок эксплуатации — 15 лет
  • Высокое время наработки до отказа:
    • для большинства систем более 50 000 часов
  • Малообслуживаемая система:
    • с большим межсервисным интервалом в 7 лет
  • Пассивная система охлаждения:
    • без вентиляторов и без забора наружного воздуха, в том числе для высокопроизводительных систем

Накопленный десятилетиями опыт позволяет нам с уверенностью разрабатывать нестандартные решения, в том числе и в единственном экземпляре. Все модели спроектированы с возможностью расширения, основанной на мезонинной архитектуре и проприетарных особенностях конструкции компьютеров M-Max. В большинстве систем M-Max применяется запатентованная технология МикроМакс, обеспечивающая отвод излишков тепла от электронных плат и компонентов работающих в условиях повышенной вибрации.

О компании МикроМакс
МикроМакс Системс более 20 лет разрабатывает, производит и поставляет промышленное компьютерное и коммуникационное оборудование для жестких условий эксплуатации. Высокозащищённые компьютерные системы M-Max крайне востребованы на транспорте, в производстве и в горной промышленности.
