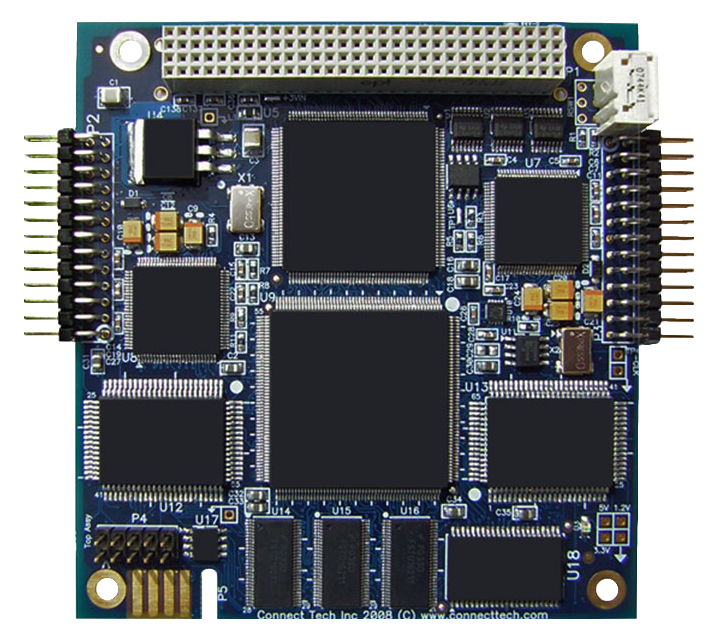

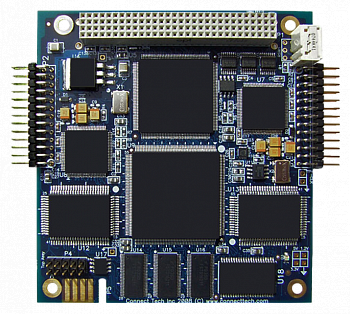

ComSync/PCI-104
Коммуникационная плата стандарта PCI-104
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- Форм-фактор PCI-104
- 2 синхронных/асинхронных последовательных канала
- Скорость передачи данных до 20 Мбит/с
- Рабочая температура от 0°C до 70°C
Обладающий шиной PCI и компактным форм-фактором, этот двухканальный, мультипротокольный адаптер обеспечивает высокую производительность, надежную синхронную/асинхронную последовательную связь для ваших промышленных и встраиваемых систем.
Обеспечивая максимальную гибкость настроек, ComSync/PCI-104 позволяет вам выбирать из нескольких электрических интерфейсов, протоколов и схем кодирования для получения аппаратного решения, идеально подходящего для работы в вашем специализированном приложении.
ComSync/PCI-104 отвечает требованиям протокола PCI-104 1.0 и оснащен проходным разъемом PCI-104.
| Технические характеристики | |
| Последовательный ввод-вывод | 2 синхронных/асинхронных последовательных порта |
| Разъемы | 2x 26-контактные угловые клеммы 0.100” |
| Интерфейсы | LTC1687CS: только RS-422/485, SP508 & SP509: RS-232, RS-422, RS-449, V.35, X.21, EIA-530, EIA-530A |
| Режимы |
Biphase: BiPhase-Space, BiPhase Level, Differential BiPhase-Level, NRZI: NRZI, NRZIB, NRZI-Mark, NRZI-Space |
| Протоколы | Async, External Character Sync, HDLC, MonoSync, SDLC, Transparent BiSync |
| Скорость передачи данных | До 20 Мб/с |
| Режимы DMA | Array Chained, Linked Array, Pipelined, Single buffer |
| Тип UART | Две 2-канальные Z16C32 IUSC с 32-битными буферами FIFO для приема и передачи |
| Размеры | Полная совместимость с PCI/104 |
| Шина | Универсальная шина PCI-104 1.0 – интерфейс PCI 33 МГц/32-бита |
| Напряжение питания | +5 В постоянного тока, 1 А (максимально) |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 °C |
| Температура хранения | От -40 до +125 °C |
| Влажность | 95% без выпадения конденсата |
| Артикул | Описание |
| CPG001‑01 | ConnectTech. Комплект: коммуникационная плата ComSync/PCI-104, 2 кабеля DB-25 |
| CPG001 | ConnectTech. Плата расширения ComSync/PCI-104, 2 мульти-протокольных синхронных порта |
* Информация для Федеральной таможенной службы.
В устройстве не используются алгоритмы шифрования.
