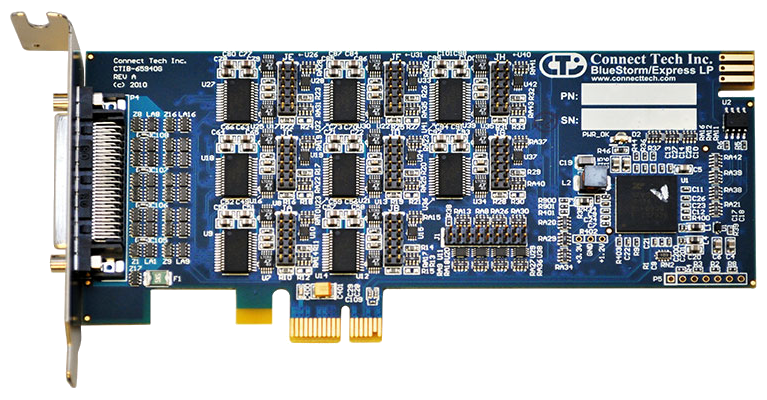

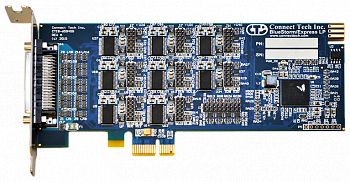

BlueStorm/Express LP
Производитель:Connect Tech
- Описание
- Спецификация
- Информация для заказа
- 8x портов RS-232/422/485
- Кабели DB-25, DB-9, внешнее устройство ввода-вывода DB-9
- Шина PCI Express
- Рабочая температура: от 0 до +70 °C
Семейство устройств BlueStorm/Express обеспечивает надежную высокоскоростную передачу данных для ваших систем PCI Express.
BlueStorm/Express LP — это низкопрофильная плата последовательного ввода-вывода с шиной PCI Express x1 и 8х портами RS-232/422/485, совместимая с любым слотом PCI Express. Двусторонняя передача данных со скоростью до 7,8 Мб/с (RS-422/485) обеспечивает надежный и эффективный сбор данных, автоматизацию офиса, работу торговых терминалов или научных/измерительных приложений.
BlueStorm/Express LP совместима со слотами PCI Express x1, x4, x8 и x16. Модернизация системы PCI до более эффективной PCI Express требует замены только аппаратной части — ваша новая система PCI Express обратно совместима с программным обеспечением для PCI.
Все платы BlueStorm/SP имеют сертификацию FCC и CE.
| Технические характеристики | |
| Количество портов | 8 |
| Интерфейсы | RS-232/422/485, выбираются аппаратно |
| Разъемы | Кабели DB-25, DB-9, внешнее устройство ввода-вывода DB-9 |
| Сигналы управления |
RS-232: TxD, RxD, RTS, CTS, RI, DTR, DSR, DCD, RS-422/485: TxD+/-, RxD+/-, RTS+/-, CTS+/- |
| Пропускная способность | RS-232: от 50 б/с до 1 Мб/с, RS-422/485: от 50 б/с до 7,8 Мб/с |
| Прерывания | Назначаются Plug and Play |
| Адреса памяти | Назначаются Plug and Play |
| Тип UART | 8х каналов UART PCIe с буфером FIFO на прием и передачу объемом 254 байта на каждый порт |
| Шина | PCI Express |
| Операционная система | Linux, QNX, SCO Unix, Solaris, Windows |
| Ограничение перенапряжений | Все сигналы на всех портах соответствуют IEC 1000-4 |
| Системный интерфейс | PCI Express x1 |
| Питание | +3,3 В постоянного тока @ 675 мА (максимально), 100 мА (минимально) |
| Размеры | 146,99 x 68,91 мм |
|
Условия эксплуатации и хранения |
|
|---|---|
| Рабочая температура | От 0 до +70 ºC |
| Температура хранения | От -40 до +105 ºC |
| Влажность | От 5 до 95%, без выпадения конденсата |
| Сертификация |
FCC Class A ICES -003 Class A |
| Артикул | Описание |
| BFG002 | BlueStorm/Express LP, 8 портов. Для низкопрофильных шасси. |
| BFG002-01 | BlueStorm/Express LP, 8 портов с кабелем CBG009. Для низкопрофильных шасси. |
| BFG002-02 | BlueStorm/Express LP, 8 портов с кабелем CBG026. Для низкопрофильных шасси. |
| BFG002-03 | BlueStorm/Express LP, 8 портов с внешним устройством ввода-вывода с портами DB-9 - соответствует RoHS. |
| BFG002-04 | BlueStorm/Express LP, 8 портов с кабелем CBG033. Для низкопрофильных шасси. |
| BFG005 | BlueStorm/Express LP, 8 портов. Для шасси стандартной высоты. |
| BFG005-02 | BlueStorm/Express LP, 8 портов с кабелем CBG026. Для шасси стандартной высоты. |
| BFG005-03 | BlueStorm/Express LP, 8 портов с внешним устройством ввода-вывода IOBG08BLV1. Для шасси стандартной высоты. |
| Кабели и аксессуары | |
| CBG009 | 8x DB-9 |
| CBG026 | 8x DB-25, длина 0,3 м |
| IOBG08DB9V1 | Внешнее устройство ввода-вывода с 8x портами DB-9, Universal DB9M, длина 1,22 |
| CBG033 | 8x DB-9, длина 1,22 |
| IOBG08BLV1 | Внешнее устройство ввода-вывода с 8x портами DB-9, длина 1,22 |
