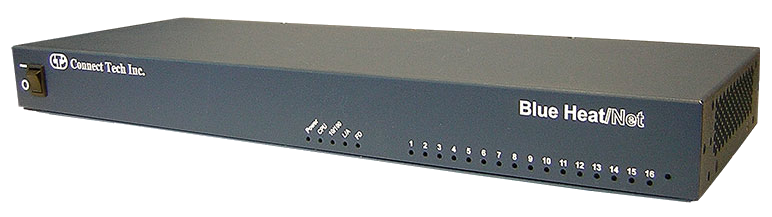

Интерфейс Blue Heat/Net 16 позволяет получить удаленный доступ к вашим устройствам. Подключайте устройства напрямую к своей сети Ethernet через 16 портов RS-232/422/485, выбираемых программно.
Наличие удаленного доступа не только освобождает вас от необходимости физического соединения, позволяя тем самым не зависеть от местоположения, но также упрощает модернизацию и установку новых устройств и позволяет экономить на кабельных соединениях. Устройство можно настраивать и администрировать через интерфейс последовательного ввода-вывода, или удаленно через Telnet или HTTP.
Все интерфейсы имеют автоопределение Ethernet, и способны передавать данные на скорости до 460,8 Кб/с по каждому порту. Каждый порт настраивается независимо, и может быть с легкостью кастомизирован при помощи программного обеспечения. Blue Heat/Net 16 работает на базе встраиваемой операционной системы uClinux и имеет привычный Linux API. Connect Tech предоставляет полный диапазон открытых инструментов для разработки через свой бесплатный набор ПО. Вы можете создавать свои собственные протоколы и загружать их непосредственно во встроенную Flash-память, что делает интерфейс Blue Heat/Net 16 одним из наиболее гибких устройств на рынке.
На некоторых моделях доступен промышленный протокол, PoE, и промышленный диапазон рабочих температур.
Технические характеристики | |
Количество портов | 16 |
Интерфейсы | RS-232/422/485, выбираются программно |
LAN | 10Base-T, 100Base-TX Ethernet (с автоопределением) |

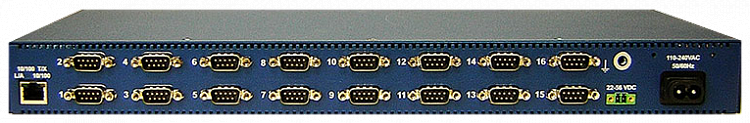

Разъемы | LAN: RJ-45, RS-232/422/485: DB-9 |
Сигналы управления |
RS-232: DTR, DSR, RTS, CTS, TxD, RxD, RI*, DCD, GND, RS-422/485: TxD +/- , RxD +/- , RTS +/- , CTS +/-, SR |
Пропускная способность | От 50 б/с до 460,8 Кб/с (другая скорость доступна на заказ) |
Протоколы | ARP, BootP, DHCP, HTTP, ICMP, IP, PPP, RARP, TCP, Telnet, TFTP, UDP |
Процессор | 32-битный ColdFire 166 МГц |
Память | 32 МБ SDRAM, 8 МБ Flash |
Настройка | Web-браузер (HTTP), консоль Telnet или последовательный ввод-вывод |
Операционная система |
Windows 2000/XP/XP x64/Server 2003 Vista, QNX 4.X/6.X и Linux (Свяжитесь с нами, чтобы уточнить совместимость с другими ОС) |
Подавление перенапряжений | EN61000-4-2, ESD EN61000-4-3, EMC EN61000-4-4 EFT |
Напряжение питания | 110/240 В переменного тока, 24-56 В постоянного тока, 50/60 Гц |
Монтаж в стойку | Комплект для монтажа в стойку 19” 1U |
Размеры | 437 х 160 х 44 мм |
Условия эксплуатации и хранения |
|
---|---|
Рабочая температура | От -40 до +60 ºC |
Сертификация |
EN 55022, EN 55024 FCC Class A, Part 15 ICES-003 |
Артикул | Описание |
BNG022 | Blue Heat/Net, 16х портов RS-232/422/485. Подавление перенапряжений |
BNG022‑01 | Комплект Blue Heat/Net: BNG022, CBG006 |
Кабели и аксессуары | |
CB004 | Адаптер RJ-45 - DB-25 |
CB005 | Адаптер RJ-45 - DB-9 |
CB006 | Кабель Ethernet CAT 5, 1,8 м. Может применяться с CB004 и CB005 |
CBG005 | Конвертер RJ-45 - DB-9F |
CBG006 | Кабель Ethernet CAT 5, 1,8 м. Может применяться с CB004 и CB005. Соответствует RoHS |
MS003 | Нерегулируемый источник питания 5 В, 1 А, для Северной Америки |
MSG003 | Нерегулируемый источник питания 5 В, 1 А, для Северной Америки. Соответствует RoHS |
MS004 | Нерегулируемый источник питания 5 В, 1 А, для Великобритании |
MSG004 | Нерегулируемый источник питания 5 В, 1 А, для Великобритании. Соответствует RoHS |
MS005 | Нерегулируемый источник питания 5 В, 1 А, для Европы |
MSG005 | Нерегулируемый источник питания 5 В, 1 А, для Европы. Соответствует RoHS |
MS006 | Нерегулируемый источник питания 5 В, 1 А, для Австралии/Новой Зеландии |
MSG006 | Нерегулируемый источник питания 5 В, 1 А, для Австралии/Новой Зеландии. Соответствует RoHS |
MS007 | Нерегулируемый универсальный источник питания 5 В 3 А для Северной Америки |
MSG007 | Нерегулируемый универсальный источник питания 5 В 3 А для Северной Америки. Соответствует RoHS |
MS008 | Нерегулируемый универсальный источник питания 5 В 3 А, без кабеля питания |
MSG008 | Нерегулируемый универсальный источник питания 5 В 3 А, без кабеля питания, Соответствует RoHS |
MS009 | Опция для крепления на DIN-рейку |
MS010 | Крепеж для DIN-рейки |
