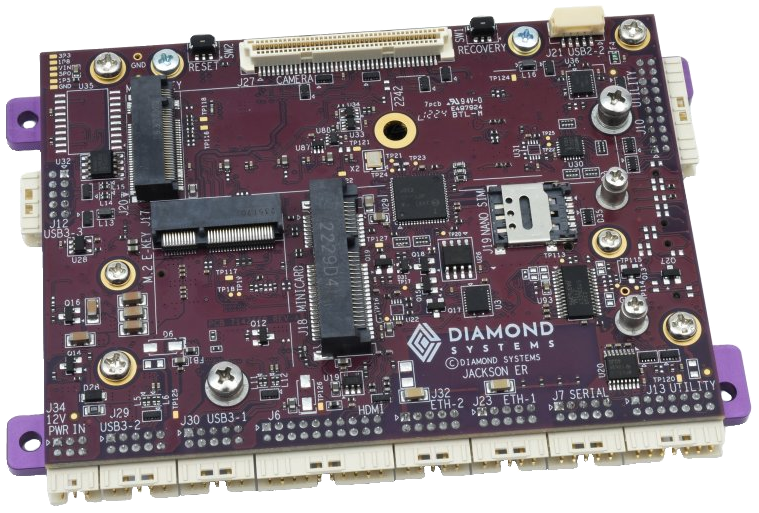

Jackson-ER

• Модули NVIDIA Jetson Orin Nano / Orin NX
• Широкий выбор интерфейсов ввода-вывода
• Поддержка множества камер и 8 линий CSI
• Рабочая температура: от -25 до +80 °C

Jackson-ER является компактным защищенным бюджетным решением для модулей NVIDIA Jetson Orin Nano / Orin NX и имеет широкий набор интерфейсов ввода-вывода. Встраиваемая конструкция с разъемами с фиксацией подходит для транспортных, роботизированных, и других приложений где есть риск снижения надежности изделия ввиду наличия ударов и вибрации, а также для корпусных систем, где требуется наличие свободы выбора различных разъемов ввода-вывода. Роль теплоотвода выполняет надежная монтажная пластина, что улучшает рассеивание тепла, что критически важно для высокопроизводительных приложений на базе модуля Orin.

Jackson-ER выводит все интерфейсы графических модулей на разъемы ввода-вывода или расширения. Инновационный разъем для адаптера камеры позволяет подключить любые камеры CSI / GMSL посредством простой недорогой платы-адаптера, которая крепится непосредственно на нижнюю сторону Jackson-ER.

Для дополнительного ввода-вывода, не представленного на плате, имеется удобный разъем расширения для подключения стандартных или кастомизированных дочерних плат ввода-вывода, которые крепятся непосредственно на нижней стороне объединительной платы Jackson-ER. Разъем обеспечивает доступ к PCIe, USB3, I2C, и питанию через гибкий кабель. Дочерние платы могут быть использованы для дополнительных разъемов Ethernet, USB, M.2, minicard, и другого ввода-вывода.

Jackson-ER может поставляться как объединительная плата, так и в качестве законченного интегрированного решения с модулем Jetson, радиатором охлаждения с вентилятором, и установленной операционной системой Linux. Смотрите подробнее в информации для заказа.

Разъем для адаптера камеры

Jackson-ER имеет уникальный разъем для адаптера камеры, что позволяет подключать к плате любые камеры, включая стандарные, кастомизированные, CSI и GMSL, при помощи недорогой платы-адаптера. Кастомизированные камеры могут быть с легкостью подключены к плате Jackson-ER подобным образом без необходимости кастомизации объединительной платы и различных минусов незакрепленных плат-адаптеров.

Возможности расширения

• Jackson-ER обладает множеством разъемов для ввода-вывода и хранения данных:
• Разъем M.2 M key с NVMe PCIe x4 обычно используется для хранения данных, поскольку модули Orin Nano и Orin NX не имеют встроенного накопителя eMMC. Разъем поддерживает модули размеров 2242 и 2280. Весь необходимый крепеж входит в комплект.
• Полноразмерный разъем minicard имеет интерфейсы PCIe и USB и поддерживает широкий диапазон модулей ввода-вывода включая аналоговые, цифровые, последовательного ввода-вывода, Ethernet, WiFi, и Bluetooth.
• Разъем M.2 E key 2230 позволяет установить модули модема, WiFi, и Bluetooth для мобильных приложений.

Набор кабелей

Набор кабелей для Jackson-ER (артикул CK-JAXER-01) включает все необходимые кабели ввода-вывода. Все кабели имеют фиксированное соединение с платой, что улучшает защищенность и надежность.
